Двигатель BMW N53: заключительная глава атмосферной истории

 Производство агрегата BMW N53 было запущено в 2006 году на заводе в австрийском Штайре. Этот мотор стал последней серийной разработкой в линейке атмосферных рядных «шестерок», после чего концерн окончательно перешел на выпуск агрегатов с турбонаддувом. Целью создания агрегата была попытка достичь предела эффективности атмосферных двигателей перед сменой этих технологий. Главным техническим решением стало внедрение системы непосредственного впрыска High Precision Injection, заимствованной у флагманских разработок марки. Это позволило добиться исключительной топливной эффективности без потери мощностных характеристик, традиционных для 3-литровых атмосферных моторов марки. Однако, в отличие от популярного в США турбированного N54, ставшего эталоном для тюнинга, N53 создавался как технический ответ на жесткие экологические нормы Европы. Его эксплуатация была ограничена рынками с качественным топливом, содержащим минимальное количество серы, что предопределило его редкий статус за пределами региона.

Конструктивные особенности и баланс рядной архитектуры

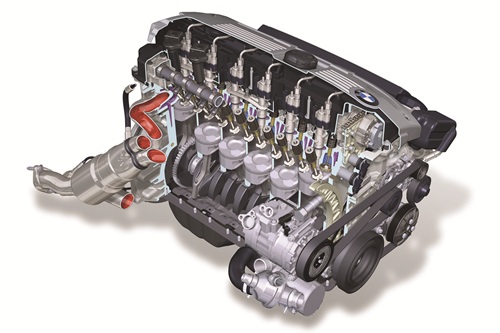

В основе N53 лежит традиционная для марки компоновка Inline-6. Данная конфигурация обладает идеальной естественной уравновешенностью, при которой силы инерции первого и второго порядков взаимно компенсируются. Это исключает необходимость применения тяжелых балансирных валов и обеспечивает высокую плавность хода. Для снижения общего веса агрегата блок цилиндров имеет комбинированную конструкцию: основная часть картера отлита из легкого магниевого сплава, а в зоне максимальных нагрузок вокруг цилиндров применена прочная алюминиевая вставка. Ключевым конструктивным отличием мотора стало отсутствие системы бесступенчатого изменения высоты подъема клапанов Valvetronic. Плотная компоновка головки блока с центральным вертикальным расположением свечей зажигания и пьезоэлектрических форсунок высокого давления просто не оставила места для дополнительных исполнительных механизмов управления клапанами.

Развитие модификаций N53

Двигатель выпускался в двух вариантах рабочего объема: 2.5 л (индекс N53B25) и 3.0 л (индекс N53B30). Младшая версия имела ограниченное применение и устанавливалась преимущественно на начальные модификации БМВ 5-й серии. В свою очередь, 3-литровый агрегат стал для инженеров универсальной базой: на его основе создавались версии с принципиально разным уровнем отдачи.

Линейка мощностей двигателей варьировалась от 190 до 272 л.с. Такой широкий диапазон достигался настройками программного обеспечения и изменением конфигурации впускного тракта. В зависимости от модификации применялся впускной коллектор с разным числом исполнительных узлов системы DISA. Например, в топовой 272-сильной версии использовалась система DISA с двумя заслонками, обеспечивающая трехпозиционное (ступенчатое) изменение длины впускного тракта для максимального наполнения цилиндров на любых оборотах. Такой подход позволил инженерам BMW устанавливать моторы на автомобили разных серий без изменения архитектуры самого двигателя.

Ключевые конструктивные узлы агрегата N53

Технологический прорыв N53 и его высокая эффективность были достигнуты за счет интеграции нескольких сложных подсистем, работающих под управлением блока ЭБУ Siemens MSD80/81.

·  Топливная система High Precision Injection (HPI): непосредственный впрыск второго поколения, ТНВД нагнетает в рампу до 200 бар. Вместо электромагнитных форсунок применены высокоскоростные пьезоэлектрические форсунки Continental. Они установлены в ГБЦ центрально и способны осуществлять многократный микродозированный впрыск за один такт, формируя идеальный факел распыла непосредственно у свечи зажигания.

·  Система снижения выбросов (DeNOx): так как мотор работает на сверхобедненных смесях, стандартные трехкомпонентные катализаторы не справлялись с избытком оксидов азота. За очистку выхлопных газов отвечает сложная система снижения выбросов NOx с накопительным катализатором и специальным датчиком оксидов азота.

·  В режиме Lean Burn (сгорание обедненной смеси) катализатор накапливает вредные соединения, а блок управления периодически обогащает смесь для его кратковременной регенерации (прожига).

·  Электрическая помпа системы охлаждения: в отличие от традиционных моторов, где водяной насос приводится в движение ремнем от коленвала, в N53 применена автономная электрическая помпа. Она не отбирает мощность у двигателя и регулирует скорость циркуляции антифриза по командам ЭБУ, ориентируясь на реальную тепловую нагрузку.

·  Система Double-VANOS и механизм DISA: газораспределительный механизм оснащен фазовращателями на впускном и выпускном распределительных валах. В паре с изменяемой геометрией впускного коллектора DISA эта связка компенсирует отсутствие системы Valvetronic, обеспечивая равномерный крутящий момент во всем диапазоне оборотов.

Применимость двигателя N53

Двигатель N53 устанавливался на автомобили BMW 3-Series, 5-Series и 6-Series в период с 2006 по 2013 год. Этот мотор получил статус основного атмосферника марки для европейского рынка, поэтому его устанавливали на самый широкий спектр автомобилей как с традиционным задним, так и с полным приводом.

·  BMW 5 серии (E60, E61, F10, F11): на автомобилях бизнес-класса этот мотор получил самое массовое применение. В поколении E60/E61 после рестайлинга версия 523i оснащалась 2.5-литровым вариантом N53B25U0 (190 л.с.), а модификации 525i и 530i получили 3-литровые агрегаты N53B30U0 (218 л.с.) и N53B30O0 (272 л.с.) соответственно. В следующей генерации F10/F11 двигатель устанавливался на версии 523i (204 л.с.), 528i (258 л.с.) и 530i (272 л.с.).

·  BMW 3 серии (E90, E91, E92, E93): для флагманской модификации 330i инженеры подготовили версию N53B30O0 с системой DISA, выдававшую 272 л.с. В то же время на автомобилях в исполнении 325i использовался трехлитровый вариант с заводским индексом N53B30U0, который генерировал базовые 218 л.с.

·  BMW 6 серии (E63, E64): рестайлинговые купе и кабриолеты класса Gran Turismo в исполнении 630i оснащались исключительно старшей 3-литровой модификацией N53B30O0 с отдачей в 272 л.с.

Технический потенциал и типовые проблемы

Механическая база N53, включая кривошипно-шатунный механизм и поршневую группу, обладает высоким запасом прочности, характерным для атмосферных моторов BMW. При отсутствии повышенных нагрузок и регулярном обслуживании ресурс механической части достигает 250-300 тыс. км. Тем не менее, надежность агрегата находится в прямой зависимости от состояния навесного оборудования. Общая сервисная практика позволяет выделить перечень типовых неисправностей с привязкой к определенным пробегам:

В диапазоне пробега от 60 000 до 100 000 км:

·  Выработка ресурса внутренних компонентов ТНВД: штатный насос высокого давления со временем теряет свою производительность. Это оборачивается долгой прокруткой стартера при запуске «на холодную», падением давления в топливной рампе и переходом ДВС в аварийный режим с урезанием мощности.

·  Отказ электрического водяного насоса: из-за склонности управляющей электроники помпы к перегреву жидкостный насос может полностью остановиться в любой момент. Внезапное прекращение циркуляции антифриза провоцирует стремительный температурный скачок и создает серьезный риск термической деформации головки блока цилиндров.

В диапазоне пробега от 100 000 до 150 000 км:

·  Потеря герметичности пьезоэлектрических форсунок: со временем эти компоненты впрыска изнашиваются и начинают пропускать бензин в закрытом положении после остановки ДВС. Избыточное топливо в камерах сгорания приводит к пропускам зажигания при «холодном» старте, затрудняет запуск автомобиля и смывает защитную масляную пленку со стенок цилиндров.

·  Отказ датчика и загрязнение катализатора NOx: из-за высокой чувствительности системы DeNOx к качеству топлива измерительный зонд или сам накопительный катализатор выходят из строя, вследствие чего блок управления полностью отключает экономичный режим послойного смесеобразования, переводя мотор на работу по традиционному гомогенному циклу с увеличением расхода топлива на 15-20%.

·  Неисправность клапана вентиляции картерных газов: встроенная в пластиковую клапанную крышку мембрана КВКГ теряет эластичность и рвется, из-за чего в картере создается избыточное разряжение, появляется характерный свист, возрастает расход масла на угар и деформируется сама крышка.

При пробеге свыше 150 000 км:

·  Коксование впускных клапанов: специфика прямого впрыска заключается в том, что топливо подается сразу в камеры сгорания и не омывает впускные клапаны. На них оседает плотный нагар от масляных паров, что мешает правильному наполнению цилиндров воздухом, ухудшает приемистость и вызывает неровную работу ДВС на холостых оборотах.

·  Загрязнение электромагнитных клапанов VANOS: каналы соленоидов, отвечающих за регулировку фаз ГРМ, постепенно зашлаковываются окислившимся маслом и продуктами износа. Это приводит к запоздалому срабатыванию фазовращателей, из-за чего машина начинает разгоняться рывками, а в зоне средних оборотов ощутимо падает тяга.

Правила содержания и регламент обслуживания атмосферного агрегата

Из-за высокой чувствительности агрегата N53 к качеству масла, замена технической жидкости выполняется с учетом моточасов работы агрегата. Изначально немецкий концерн предписывал использовать низкозольные масла BMW Longlife-04 из-за чувствительности системы впрыска HPI и катализатора DeNOx к содержанию серы в топливе. На сегодняшний день у большинства «баварцев» катализатор удален физически и отключен программно. Для таких моторов рекомендация меняется: вместо LL-04 применяются полнозольные масла с допуском BMW Longlife-01. Обладая высоким щелочным числом и усиленным пакетом присадок, они лучше защищают внутренние узлы ДВС, когда соблюдение экологических стандартов больше не требуется. При этом использование высокооктанового бензина остается обязательным для исключения детонации из-за высокой степени сжатия мотора.

Особое внимание необходимо уделять регулярной замене свечей зажигания, которые служат порядка 20-30 тыс. км пробега. Помимо этого, нюансы работы непосредственного впрыска заставляют автовладельцев выполнять профилактическую чистку впускного тракта. К рубежу в 60-80 тыс. км пробега наслоения кокса на клапанах достигают критического уровня, поэтому в регламентное обслуживание добавляется обработка каналов впуска мелкой фракцией скорлупы грецкого ореха (метод мягкого бластинга).
