Замена муфты заднего карданного вала BMW G01

Кроссоверы BMW X3 G01 ценятся за отличный баланс управляемости и динамики, однако обратной стороной высокого крутящего момента таких автомобилей становится повышенная нагрузка на элементы приводной системы. В конструкции полноприводной трансмиссии xDrive ключевую роль в гашении крутильных колебаний играет задняя эластичная муфта, выступающая буфером между фланцем карданного вала и ведущей шестерней редуктора заднего моста. Специфика жесткого соединения этого узла в сочетании с постоянными продольными нагрузками при ускорении превращает резинометаллический элемент в расходник, ресурс которого редко превышает 80 тыс. км пробега.

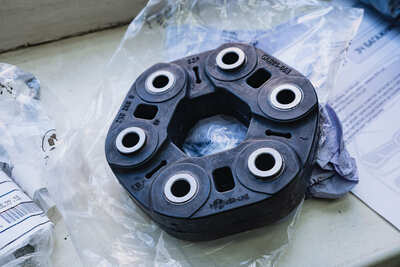

Для диагностики и устранения неисправности в наш автотехцентр обратился владелец BMW X3 M40d xDrive 2022 года выпуска с пробегом 76 тыс. км. Владелец «икс-третьего» обратил внимание на посторонние вибрации по кузову, которые заметно усиливались по мере набора скорости. В связи с этим специалисты BMW-STO провели диагностику подвески и трансмиссии, в ходе которой подтвердился износ эластичной муфты заднего карданного вала. В качестве замены была выбрана новая оригинальная муфта кардана BMW G01.

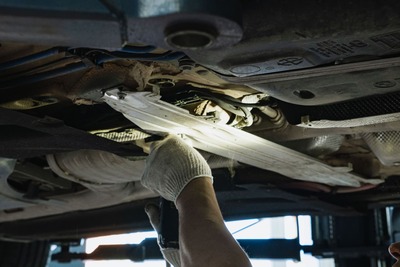

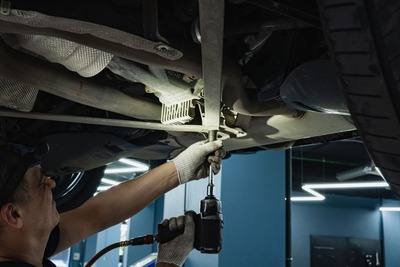

Для получения беспрепятственного доступа к карданной передаче специалист приступает к демонтажу деталей, закрывающих центральный тоннель «икс-третьего». С помощью пневматического гайковерта выкручиваются высокопрочные болты крепления усилителя кузова, после чего специалист аккуратно снимает термоизоляционные экраны, расположенные непосредственно под карданным валом.

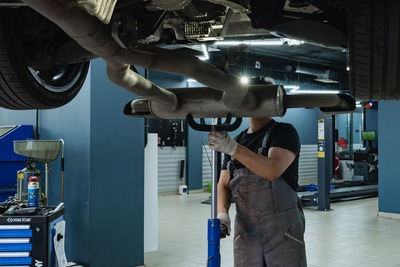

Поскольку на модификации БМВ M40d установлена развитая выхлопная система с глушителем большой площади, извлечь крепежные болты муфты без смещения магистрали не получится. Чтобы не демонтировать систему выпуска полностью, специалист использует гидравлическую стойку, которую подводит под корпус задней части глушителя. После фиксации веса выхлопной системы на упоре стойки специалист отсоединяет кронштейны от резиновых подвесов и плавно опускает всю конструкцию вниз на безопасное расстояние. Такое технологическое решение освобождает пространство для работы с трансмиссией, исключает риск деформации труб или излома эластичных гофр.

Замена муфты заднего карданного вала BMW G01

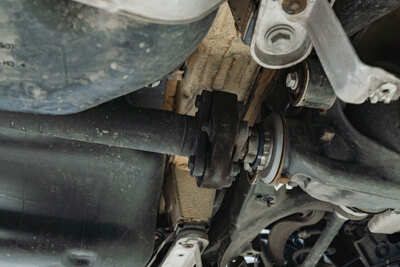

После того как рабочее пространство полностью освобождено, специалист переходит к ключевой процедуре, требующей соблюдения заводской технологии ремонта карданных передач БМВ. Перед тем как выкрутить болты, на фланцы карданного вала, редуктора заднего моста и эластичную муфту наносятся установочные метки взаимного положения. При последующем монтаже это поможет правильно установить новую деталь и избежать нарушения заводской балансировки. Чтобы карданный вал получил необходимую подвижность для снятия детали, специалист предварительно ослабляет болты крепления его промежуточной опоры к кузову автомобиля.

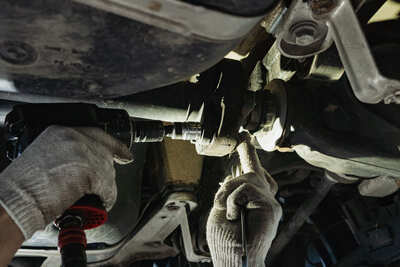

Далее начинается процесс снятия крепежа. Поскольку резьбовые соединения работают в условиях температурных перепадов и загрязнений, специалист использует комбинированный метод: фиксирует гайку с одной стороны фланца накидным ключом, а с противоположной стороны откручивает болт с помощью пневматического гайковерта.

Замена муфты заднего карданного вала BMW G01

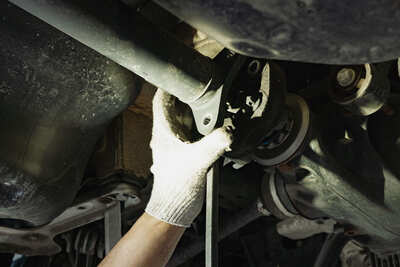

Демонтировав все соединительные болты, специалист аккуратно отводит фланец карданного вала в сторону, освобождая старую эластичную муфту.

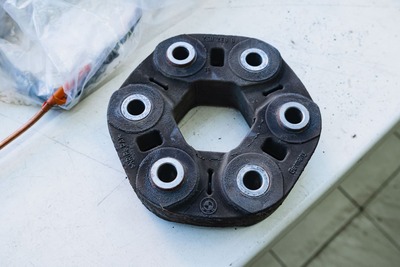

Выполнив снятие муфты, оцениваем характер ее износа. На резиновой части отсутствуют разрывы, однако материал заметно задубел и утратил эластичность, а в зонах прилегания металлических втулок начали образовываться поверхностные трещины. Потеря демпфирующих свойств резины является основной причиной возникновения вибраций в процессе движения.

Замена муфты заднего карданного вала BMW G01

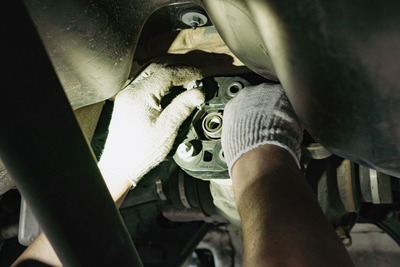

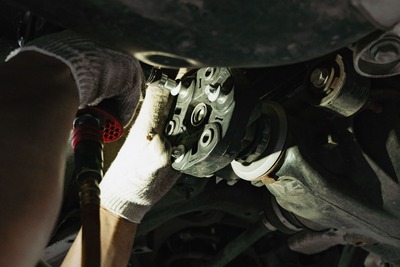

Перед монтажом новой детали выполняется очистка сопрягаемых поверхностей фланцев. Установка муфты производится с соблюдением направления меток, отлитых на резиновом ободе, а фиксация детали выполняется с применением нового комплекта болтов и самоконтрящихся гаек. Специалист совмещает фланцы по ранее нанесенным балансировочным меткам, наживляет резьбовые соединения и производит их фиксацию с помощью специнструмента. Затяжка крепежа выполняется в определенной последовательности с помощью динамометрического ключа с определенным усилием, что исключает деформацию внутренних металлических втулок демпфера. Далее специалист затягивает болты промежуточной опоры карданного вала.

По завершении ремонта убирается гидравлическая трансмиссионная стойка, элементы выхлопной магистрали возвращаются на штатные резиновые подвесы, а на кузове фиксируются снятые термоизоляционные экраны и усилитель днища.

Замена муфты заднего карданного вала BMW G01

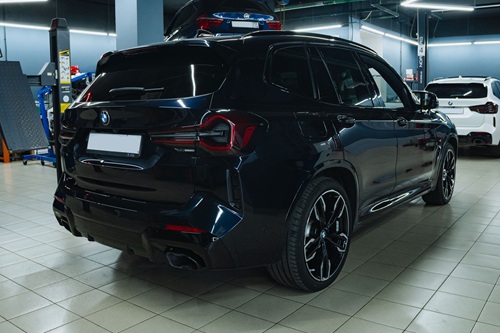

Далее мы выполняем обязательную проверку работы системы xDrive в различных режимах, включая разгон с места, равномерное движение и резкое замедление. Убедившись, что посторонние вибрации по кузову исчезли, выдаем готовый к эксплуатации BMW G01 владельцу.

Замена муфты заднего карданного вала BMW G01

Эластичная муфта кардана BMW X3 G01 отвечает за соединение вала с фланцем, уменьшение крутильных колебаний и защиту сопрягаемых компонентов при резком разгоне. Срок службы этого резинометаллического элемента во многом зависит от стиля вождения и условий эксплуатации автомобиля, составляя в среднем до 80 тыс. км пробега. Возникновение посторонних шумов со стороны карданного вала, а также появление вибраций и щелчков при движении и переключении передач указывают на необходимость проверки состояния эластичной муфты.

Эксплуатация «икс-третьего» с поврежденной муфтой карданного вала приводит к повышенным нагрузкам на детали трансмиссии. Кроме того, критический износ этого элемента опасен его разрывом на высокой скорости, при котором сорвавшийся карданный вал может сильно повредить днище кузова и выхлопную систему. По этой причине замена эластичной муфты карданного вала BMW G01 должна выполняться при появлении первых признаков износа с использованием качественных комплектующих и с соблюдением заводского регламента.
