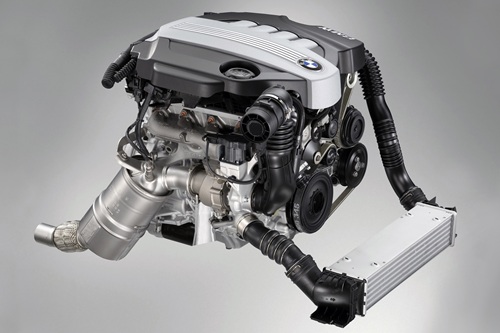

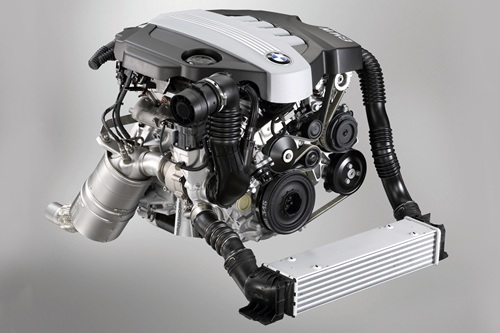

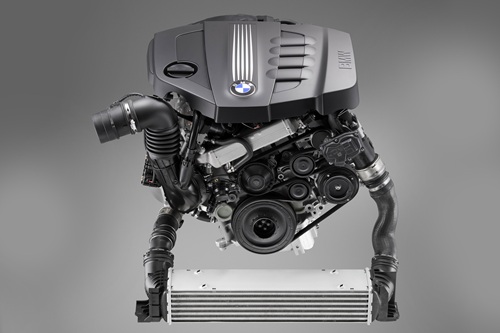

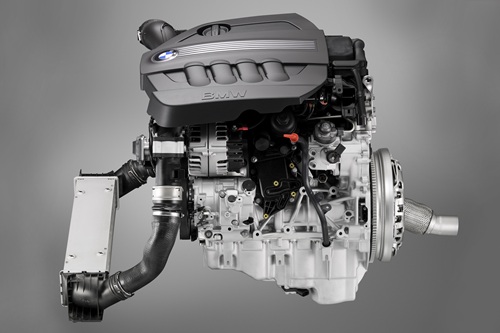

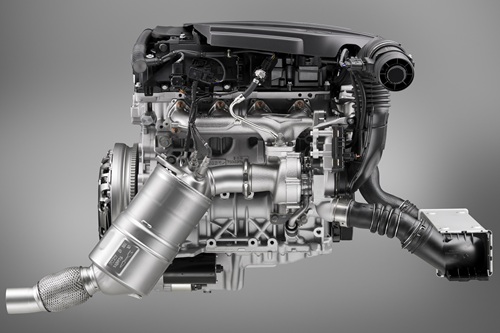

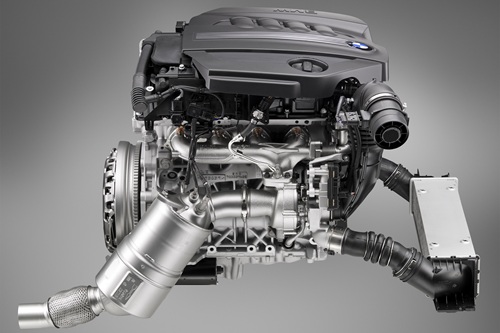

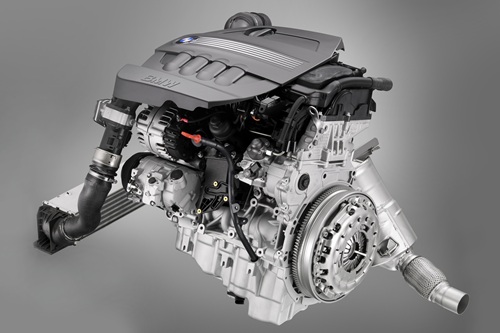

Двигатель BMW N47
Двигатель BMW N47 в свое время стал ощутимым сдвигом в дизельной стратегии баварского концерна. Представленный в 2007 году, как замена заслуженному, но тяжеловесному M47, этот 2-литровый агрегат (1995 куб. см) открыл эпоху EfficientDynamics. Основной целью инженеров было создание дизеля, который по своей отзывчивости, быстроте набора оборотов и весу вплотную приблизился бы к бензиновым моторам, сохраняя при этом высокую топливную экономичность.
Стоит отметить, что технологический прорыв N47 был по достоинству оценен мировым экспертным сообществом. В 2008 году этот агрегат в модификации с двойным последовательным наддувом для модели 123d стал триумфатором престижной премии International Engine of the Year, победив в номинации «Лучший новый двигатель». Позже, в 2010 году, эта же версия с индексом N47D20T0 вновь подтвердила свое превосходство, забрав награду в категории моторов объемом от 1.8 до 2.0 литров. За счет использования двух нагнетателей BorgWarner и пьезофорсунок с повышенным давлением впрыска, этот двигатель долгое время оставался мировым эталоном удельной мощности среди серийных дизелей. Несмотря на сложную репутацию, связанную с узлом ГРМ, именно агрегат N47 заложил инженерный фундамент для всех последующих дизелей BMW, включая современное модульное семейство B47.
Переход от серии М к серии N стал для дизельных четверок BMW не просто плановым обновлением, а настоящей технической революцией, изменившей сам подход к конструированию массовых моторов. Если предыдущий дизель М47 представлял собой классическую школу баварского двигателестроения с массивным чугунным остовом, то новый агрегат N47 воплотил в себе идеи глобальной стратегии эффективной динамики, направленной на значительное снижение веса и повышение удельной мощности. Главным конструктивным отличием стал полный отказ от чугуна в пользу облегченного алюминиевого сплава, что позволило сбросить почти двадцать килограммов с передней оси автомобиля, существенно улучшив его маневренность и развесовку.
Не менее важным шагом стал перенос цепного привода газораспределительного механизма с передней части мотора на заднюю сторону со стороны коробки передач. Это позволило баварским инженерам сделать переднюю часть двигателя компактнее для соответствия жестким европейским нормам безопасности при столкновении с пешеходами. Технологический скачок затронул и систему питания, поскольку переход на новое поколение системы Common Rail с рабочим давлением впрыска 2000 бар и внедрение сверхбыстрых пьезоэлектрических форсунок обеспечили более качественное распыление топлива и соответствие экологическим нормам Евро-5 без потери производительности. Даже борьба с вибрациями вышла на качественно новый уровень за счет интеграции балансирных валов непосредственно в блок цилиндров на игольчатых подшипниках, что сделало работу мотора более мягкой и лишило его характерного для предшественника грубого дизельного рокота.
При проектировании N47 инженеры BMW внедрили ряд решений, которые на долгие годы стали стандартом для дизельных двигателей марки:
• Архитектура блока и КШМ: алюминиевый блок типа Open-Deck с термически запрессованными чугунными гильзами. В топовых модификациях, таких как N47D20T0, двигатель выдавал внушительные 204 л.с. и 400 Нм крутящего момента, что требовало особой прочности коленчатого вала и поршневой группы.
• Сложная система наддува: в базовых версиях использовалась одна турбина с изменяемой геометрией, однако в самой мощной версии высшего (Top) класса производительности была реализована схема с двумя последовательными нагнетателями производства BorgWarner. Тандем из малого турбокомпрессора KP35 и большого K16 обеспечивал избыточное давление в 2 бара, почти полностью исключая провалы тяги.
• Топливная система и управление: сердцем мотора стали системы Common Rail Bosch с рабочим давлением впрыска 2000 бар. Пьезофорсунки последнего поколения работали под управлением продвинутого ЭБУ с прошивкой DDE версии 7.1 (а в более поздних модификациях 7.31), что позволяло выполнять до 8 фаз впрыска за один цикл, гарантируя мягкое сгорание смеси.
Двигатель N47 стал самым массовым дизелем марки, охватив весь спектр моделей – от компактных хэтчбеков до представительских седанов:
Компактные и спортивные модели:
• BMW 1 серии (E81, E82, E87, E88): версии 116d/118d (N47D20U0 – 115/143 л.с.), 120d (N47D20O0 – 177 л.с.) и флагманская 123d с двойным наддувом (N47D20T0 – 204 л.с.).
• BMW 1 серии (F20): после обновления устанавливались версии N47D20U1 (116d/118d) и мощная 125d (N47D20T1 – 218 л.с.).
Бизнес-класс и купе:
• BMW 3 серии (E90, F30): основные модификации 318d и 320d (N47D20O0/O1), включая сверхэкономичную версию 320d EfficientDynamics.
• BMW 5 серии (E60, F10): на «пятерках» мотор N47D20O0/O1 (520d) стал базовым, а версия 525d (F10) получила битурбо-агрегат N47D20T1 мощностью 218 л.с.
Линейка SAV (кроссоверы):
• BMW X1 (E84): наиболее востребованные версии 18d sDrive/18d xDrive (N47D20U0 – 143 л.с.), 20d xDrive (N47D20O0 – 177 л.с.) и флагманские модификации 23d xDrive (N47D20T0 – 204 л.с.) и 25d xDrive (N47D20T1 – 218 л.с.).
• BMW X3 (E83, F25): на кузове E83 использовался N47D20O0 (2.0d – 177 л.с.), а на более свежем F25 устанавливались версии 20d xDrive (N47D20O1 – 184 л.с.) и редкие для этого кузова 18d xDrive (N47D20U1).
Сервисная статистика позволяет разделить проблемы N47 на этапы, напрямую зависящие от пробега:
Начальный этап (80 000-120 000 км):
• Растяжение цепей ГРМ: самая резонансная проблема моторов первых лет (до 2011 г.). Причина – неудачный профиль звездочек и работа натяжителя. Основной признак неисправности – шаркающий звук («ритм цикад») из задней части двигателя.
• Вихревые заслонки: пластиковые заслонки впускного коллектора склонны к обрастанию нагаром, что вызывает ошибки по приводу и падение тяги на низких оборотах.
• Трещины в блоке цилиндров: встречаются на форсированных версиях (от 177 л.с. и выше) между гильзами 2-го и 3-го цилиндров. Проблема часто вызвана локальными термонапряжениями алюминия и перегревом.
• Демпфер коленвала: резиновая вставка шкива теряет эластичность, что ведет к вибрациям и риску разрушения узла.
• Топливная система: износ ТНВД с образованием металлической стружки может вывести из строя дорогостоящие пьезофорсунки.
Обеспечение расчетного ресурса и стабильной работы двигателя N47 напрямую зависит от дисциплины владельца и соблюдения специфического регламента обслуживания. Критически важным фактором является сокращение интервалов замены масла до 8 000 км с обязательным использованием спецификации BMW LL-04, что позволяет минимизировать износ гидравлического натяжителя цепи и сохранить чистоту масляных каналов.
Для автомобилей ранних серий, выпущенных до 2011 года, превентивная замена комплекта ГРМ на модернизированный узел к пробегу в 150 000 км считается обязательной мерой для предотвращения фатального обрыва цепи. Кроме того, поддержание заводских характеристик мощности требует регулярной очистки впускного тракта и системы рециркуляции отработавших газов от сажевых отложений каждые 80 000 км пробега.
