BMW N54: производительный мотор с технологией Twin-Turbo

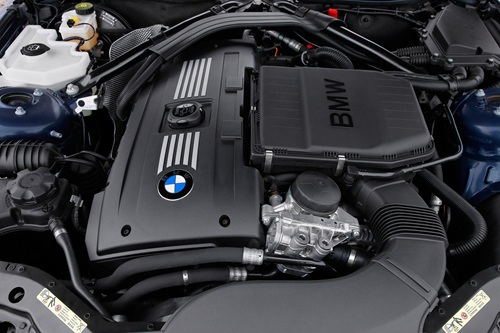

Появление немецкого 6-цилиндрового силового агрегата БМВ серии N54, представленного в 2006 году, дало старт массовой интеграции технологий принудительной подачи воздуха в рамках зарождавшейся стратегии TwinPower Turbo.

Разработчики получили четкую установку спроектировать высокопроизводительный агрегат с отдачей более 300 л.с., который по характеристикам смог бы вытеснить громоздкие атмосферники V8, превосходя их по весовым параметрам, компактности и потреблению горючего. Этот двигатель, заменивший атмосферный флагман BMW N52, продемонстрировал прирост тяги на 108 Нм, в то время как его мощностной предел вырос на 46 л.с.

Немецкий мотор три года подряд удерживал позиции в топ-10 лучших силовых установок по оценке американских экспертов из «Ward’s». Более того, данный двигатель собрал восемь престижных наград на профессиональном соревновании «International Engine of the Year», где он доминировал в период между 2007 и 2012 годами. Эксперты отметили особый характер мотора: благодаря прецизионной точности настройки наддува инженерам удалось победить турбояму, совместив взрывную отдачу бензинового ДВС на высоких оборотах с мгновенной дизельной тягой с самых низов. Однако обратной стороной сложного прецизионного наддува стали экстремальный температурный режим под капотом, громоздкая система вакуумного управления заслонками турбин и жесткая зависимость от качества расходных материалов.

Особую популярность силовой агрегат завоевал на североамериканском рынке, где в местном автомобильном сообществе он удостоился неофициального титула «немецкий 2JZ». Американские автовладельцы высоко оценили избыточный заводской запас прочности основных узлов, позволяющий существенно поднимать мощность без вмешательства в поршневую группу. Дополнительным стимулом для признания ДВС в США стала развитая индустрия доступного тюнинга и возможность безопасной эксплуатации мотора на высокооктановом спиртовом топливе E85.

Особенности компоновки и специфика работы навесного оборудования

Баварские инженеры проектировали N54 одновременно с безнаддувной моделью N53, поэтому часть конструктивных решений у этих агрегатов совпадает. В частности, оба ДВС оснастили аппаратурой непосредственной подачи топлива под давлением. Для корректировки фаз газораспределения применили систему Bi-VANOS, воздействующую на впуск и выпуск, а за циркуляцию антифриза стала отвечать помпа с электрическим приводом. Основные же различия затронули конструкционные материалы остова ДВС. Контур наддувного N54 базируется на проверенной временем архитектуре мотора-предшественника BMW M54, благодаря чему он унаследовал традиционный цельный алюминиевый блок цилиндров объемом 2979 куб. см, в то время как для атмосферного N53 инженеры подготовили облегченный магниево-алюминиевый сплав. При этом, несмотря на открытую архитектуру верхней плиты (open-deck), блок N54 без проблем выдерживает высокие нагрузки благодаря внедрению сухих чугунных гильз и усиленной нижней силовой части (bedplate).

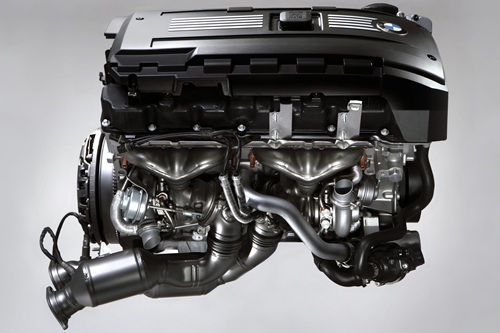

Наличие турбонаддува является главным конструктивным отличием N54 от всех предыдущих рядных шестицилиндровых двигателей BMW. Вследствие его интеграции мотористы исключили из схемы систему изменения хода клапанов Valvetronic, поскольку синхронизировать ее стабильную работу с избыточным давлением на тот момент не представлялось возможным (управление воздухом вернули дроссельной заслонке). Наполнение цилиндров было возложено на два небольших параллельных турбонагнетателя низкого давления, каждый из которых координированно обслуживает свою группу из 3 цилиндров (1-3 и 4-6).

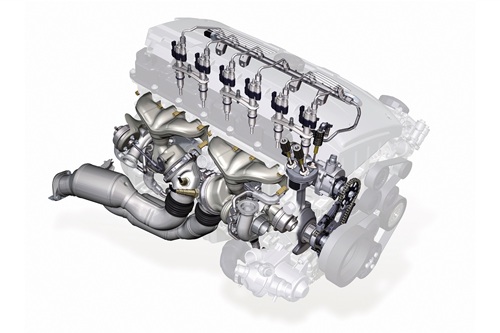

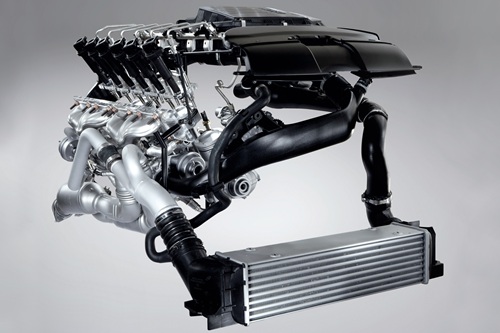

Такая параллельная схема TwinPower Turbo позволила свести к минимуму эффект турбоямы. Заводское давление наддува составляет стабильные 0,55 бар, а нагнетаемый поток перед попаданием в коллектор в обязательном порядке проходит через фронтальный промежуточный охладитель (интеркулер). Топливный контур высокого давления подает бензин непосредственно в камеры сгорания под давлением до 200 бар через пьезоэлектрические форсунки, врезанные в ГБЦ вплотную к свечам зажигания, что под управлением электроники Continental MSD80/81 обеспечивает идеальное гомогенное смесеобразование для получения максимальной мощности.

Массовый конвейерный цикл мотора для основных моделей продлился всего три года. После появления более экономичного преемника с одной твинскрольной турбиной в лице BMW N55 в 2009 году выпуск сложного в производстве N54 начал постепенно прекращаться на главных сборочных линиях. Двигатель планомерно вытеснялся из моторных отсеков третьей и пятой серий. Однако немецкий концерн сохранил данный ДВС для мелкосерийной сборки наиболее мощных версий. В роли последнего представителя марки BMW, получившего под капот агрегат N54, выступил двухместный родстер Z4 в кузове E89. Его флагманские спортивные комплектации с индексами 35i sDrive и 35is sDrive собирались на заводе вплоть до окончания жизненного цикла модели в 2016 году.

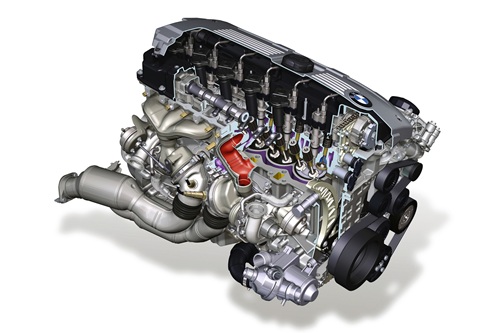

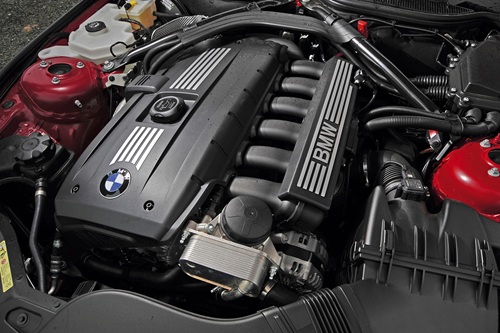

Архитектурные элементы и внутреннее устройство двигателя N54

· Усиленный остов открытого типа: отлит из алюминия, снабжен сухими чугунными гильзами, открытой верхней плоскостью для эффективного отвода тепла и прочной нижней плитой, что предотвращает деформацию цилиндров при высоком давлении газов.

· Сдвоенная схема компрессоров: два малых нагнетателя низкого давления с раздельными выпускными коллекторами для мгновенной раскрутки крыльчаток и минимизации эффекта турбопаузы.

· Регулировка фаз с гидроуправляемыми исполнительными механизмами: однорядный цепной привод и муфты Double VANOS на обоих распределительных валах для непрерывного смещения фаз газораспределения.

· Производительный масляный контур и помпа: внешний масляный радиатор и электрический насос охлаждающей жидкости, способный работать автономно после остановки зажигания для терморегуляции картриджей турбин.

На какие автомобили устанавливали этот битурбо-мотор

Баварский концерн использовал данный силовой агрегат в качестве топового высокопроизводительного двигателя для задне- и полноприводных моделей различных классов:

· BMW 3 серии (индексы кузовов E90, E91, E92, E93): на автомобилях в исполнении 335i мотор с заводским индексом N54B30 выдавал базовые 306 л.с., в то время как для редкой модификации 335is инженеры подняли отдачу до 340 л.с. (модификация N54B30T0), реализовав алгоритм кратковременного форсирования по крутящему моменту Overboost.

· BMW 5 серии (генерация E60, E61): в ходе планового рестайлинга семейства бизнес-класса двигатель под маркировкой N54B30 прописался в моторном отсеке версии 535i (306 л.с.), которая массово экспортировалась дилерам в США и Канаду.

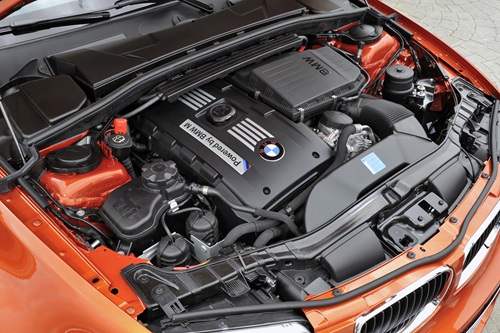

· BMW 1 серии (двухдверные платформы E82 и E88, а также спортивное купе 1M): для массовых гражданских купе и кабриолетов 135i инженеры сохранили штатные параметры агрегата N54B30 на уровне 306 л.с., а для бескомпромиссного трекового купе BMW 1M Coupe была подготовлена специальная форсированная версия N54B30T0, развивавшая 340 л.с.

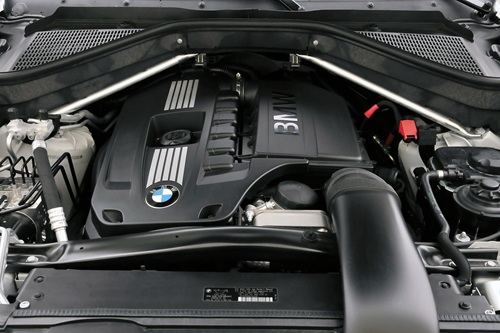

· Флагманы и спортивные купе (F01, E71, E89): представительские седаны 740i (в модификации на 326 л.с.), кроссоверы X6 35i xDrive и родстеры Z4 35i sDrive (а также топ-версия 35is sDrive на 340 л.с.) оснащались этим двигателем в первой половине своего жизненного цикла.

Слабые места и типичные неисправности навесных систем

Накопленный опыт обслуживания выявил перечень узлов, требующих регулярного превентивного контроля из-за повышенных температурных нагрузок.

Пробег от 60 000 до 100 000 км:

· Люфт заслонок вестгейтов: естественная выработка в сочленениях тяг актуаторов приводит к неплотному прилеганию перепускных клапанов, что оборачивается металлическим звоном при падении оборотов и ошибками по потере давления наддува.

· Выход из строя водяного насоса: электронный блок управления помпы перегревается, из-за чего насос внезапно останавливается, провоцируя перегрев ГБЦ.

· Критический износ внутренних пар ТНВД: заводской узел подачи горючего под высоким давлением на первых годах выпуска страдал от стремительной потери рабочей эффективности, что оборачивалось затяжным вращением стартера при холодном старте и появлением на экране сообщения об ограничении мощности двигателя (Engine malfunction).

Пробег от 100 000 до 150 000 км:

· Разгерметизация пьезоэлектрических форсунок: элементы впрыска старых заводских ревизий начинают пропускать бензин в закрытом состоянии после глушения мотора, вызывая пропуски зажигания на холодную и смыв масляной пленки (проблема полностью решается только установкой форсунок последней, 12-й ревизии).

· Коробление пластиковой крышки клапанов: из-за сильного жара пластик деформируется, что приводит к утечкам масла на раскаленный выпускной коллектор, а также к разрушению встроенных каналов вентиляции картерных газов (КВКГ), вызывающему «масложор» и выдавливание сальников.

· Загрязнение каналов соленоидов VANOS: электромагнитные клапаны управления муфтами забиваются продуктами окисления масла, из-за чего автомобиль начинает разгоняться с рывками.

Пробег более 150 000 км:

· Углеродистые отложения на впуске: из-за прямого распыла топлива в цилиндры впускные клапаны не очищаются бензином, на их обратной стороне нарастает шуба из нагара от системы вентиляции, что ухудшает наполнение цилиндров воздухом (проблема устраняется очисткой клапанов скорлупой грецкого ореха).

· Потеря эластичности прокладок масляного стакана: уплотнения корпуса фильтра и масляного термостата дубеют от времени, из-за чего смазка начинает смешиваться с антифризом или вытекать наружу на ремень генератора. Это чревато разрушением ремня, затягиванием его под шкив коленвала и последующим капитальным ремонтом ДВС.

Правила содержания высокофорсированного агрегата

Несмотря на колоссальный запас прочности поршневой группы, этот двигатель требует строгого соблюдения определенных сервисных правил. Залогом стабильной работы является сокращение интервала замены моторного масла до 5000-6000 км. Из-за жесткого температурного режима в районе турбокомпрессоров смазка быстро деградирует.

В мотор требуется заливать качественные синтетические составы с официальным допуском BMW Longlife-01 вязкостью 0W-40 или 5W-40 и своевременно промывать радиаторы охлаждения от пуха и дорожной грязи. Также рекомендуется использование бензина с октановым числом АИ-98, что исключает появление повышенной детонации под нагрузкой. Свечи зажигания необходимо обновлять каждые 20 000 км при активной езде и наличии тюнинга, либо раз в 30 000 км на полностью стандартном моторе. При этом, специфика ДВС требует применения оригинальных одноэлектродных иридиевых свечей с тонкой изогнутой частью.

Из-за конструктивных особенностей прямого впрыска владельцу высокофорсированного агрегата необходимо помнить о превентивном уходе за системой впуска. Каждые 60 000-80 000 км пробега впускные клапаны неизбежно обрастают нагаром, поэтому в регламент обслуживания должна быть включена процедура очистки впускных каналов измельченной скорлупой грецкого ореха.
