Замена крышки ГБЦ в BMW F32

Система впуска и вентиляции картерных газов современных дизельных двигателей, установленных на автомобили BMW 4 Series, выполнена с учетом экологических норм и требований к эффективности работы мотора.

В дизельных двигателях B47, которыми комплектовались BMW F32, клапанная крышка выполняет роль сложного функционального узла. В ее корпус интегрированы маслоотделитель и мембрана системы вентиляции картерных газов (КВКГ), что делает состояние крышки ГБЦ определяющим фактором стабильной работы мотора. Износ мембраны или термическая деформация корпуса неизбежно приводят к потере герметичности, масляным подтекам и нарушению плавности холостого хода. Следует помнить, что своевременная диагностика и замена поврежденного узла позволяют предотвратить износ цилиндро-поршневой группы и дорогостоящий ремонт мотора.

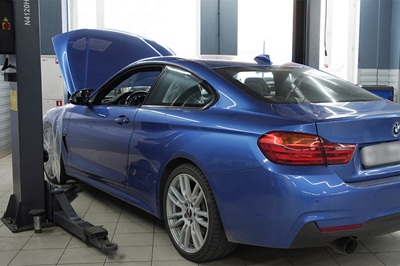

В BMW-STO на диагностику и ремонт приехал владелец стильного купе BMW 420d xDrive F32 с дизельным двигателем B47. Пробег автомобиля составил 154 тыс. км, когда клиент заметил характерные признаки неисправности: следы масла в районе клапанной крышки и запах подгоревшего масла. Осмотр моторного отсека подтвердил наличие течи из-под крышки ГБЦ. Эта проблема свойственна для современных моторов вследствие конструктивных особенностей и теплонагруженности. После согласования с владельцем было принято решение о замене клапанной крышки на новую оригинальную с последующей мойкой загрязненных деталей.

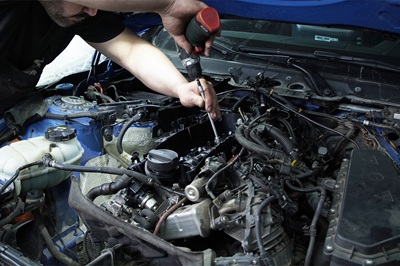

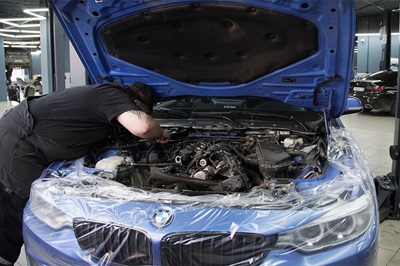

Для доступа к клапанной крышке демонтировали элементы навесного оборудования. Мы отсоединили электрические разъемы форсунок, датчиков и шину питания свечей накала, а также отключили магистрали вакуумной системы и патрубки КВКГ. Топливную рампу и форсунки извлекали с помощью специального съемника: это позволяет обеспечить равномерное усилие, исключая повреждение посадочных мест в головке блока. При каждом демонтаже форсунок мы в обязательном порядке меняем одноразовые медные уплотнительные шайбы на новые, чтобы обеспечить герметичность камер сгорания и исключить прорыв газов.

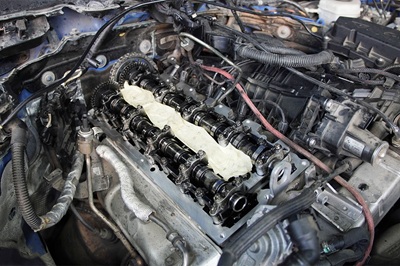

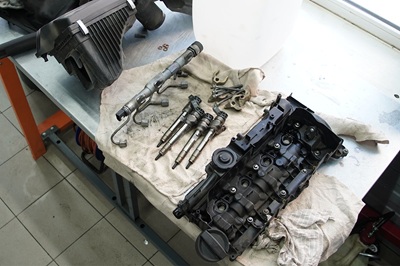

После снятия ограничивающих узлов мы открутили болты крепления клапанной крышки в строгой последовательности, предписанной немецким концерном. Демонтаж детали подтвердил первоначальный диагноз: корпус имел следы термической деформации, резиновый уплотнитель полностью потерял эластичность, а встроенная мембрана клапана вентиляции была повреждена. Эти дефекты стали причиной течи масла и нарушения работы системы ВКГ.

Перед установкой новой крышки мы тщательно очистили привалочную плоскость ГБЦ. Все сопутствующие узлы, загрязненные маслом из-за течи (форсунки, впускной коллектор и патрубки КВКГ) прошли деликатную мойку специализированными составами.

Замена крышки ГБЦ в BMW F32

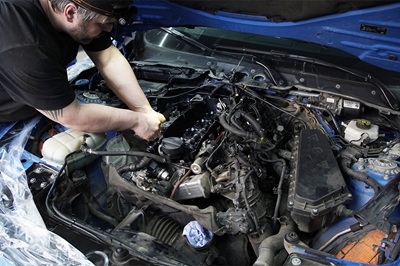

Установив новую оригинальную клапанную крышку BMW, мы строго соблюдали заводскую последовательность и моменты затяжки крепежа. Все магистрали, датчики и разъемы вернули на штатные места. Топливные форсунки установили с новыми медными шайбами, обеспечив их герметичную посадку. При монтаже мы соблюдали соответствие каждой форсунки своему цилиндру. Это позволило сохранить актуальность прописанных в блоке DDE кодов коррекции (IMA-кодов) и обеспечило стабильную работу дизеля после запуска.

По завершении механической сборки наши специалисты провели комплексную диагностику с использованием программного комплекса ISTA. После запуска двигателя проконтролировали параметры работы системы вентиляции картерных газов, а также убедились в отсутствии пропусков воспламенения и отклонений по коррекциям топливных форсунок.

Финальным этапом стала тестовая поездка, подтвердившая стабильную работу дизеля во всех режимах. Течи масла полностью устранены, посторонние запахи под капотом исчезли. Динамичный BMW F32 передан владельцу с рекомендациями по дальнейшей эксплуатации.

Замена крышки ГБЦ в BMW F32

Нарушение герметичности клапанной крышки и износ встроенной мембраны КВКГ являются типовыми неисправностями современных дизелей семейства BMW B47. Из-за конструктивных особенностей замена отдельного клапана или маслоотделителя не предусмотрена производителем, поэтому корректная работа системы вентиляции восстанавливается только посредством установки нового узла в сборе.

К основным признакам нарушения герметичности клапанной крышки и проблемами с КВКГ относят: появление масляных подтеков, запаха гари под капотом или нестабильный холостой ход. Эксплуатация двигателя с неисправным КВКГ неизбежно ведет к замасливанию впускного тракта, интенсивному образованию нагара на клапанах и повышенной нагрузке на турбокомпрессор. Своевременная установка оригинальной клапанной крышки в сочетании с удалением масляных отложений с форсунок, патрубков впуска и корпуса ГБЦ позволяет восстановить герметичность системы и вернуть мотору штатные рабочие параметры, предотвращая риск дорогостоящего ремонта в будущем.

Вернуться в блог

Список и стоимость выполненных работ

Замена клапанной крышки 16500 ₽

запчасти в наличии!

Итого за работу: 16500 ₽
